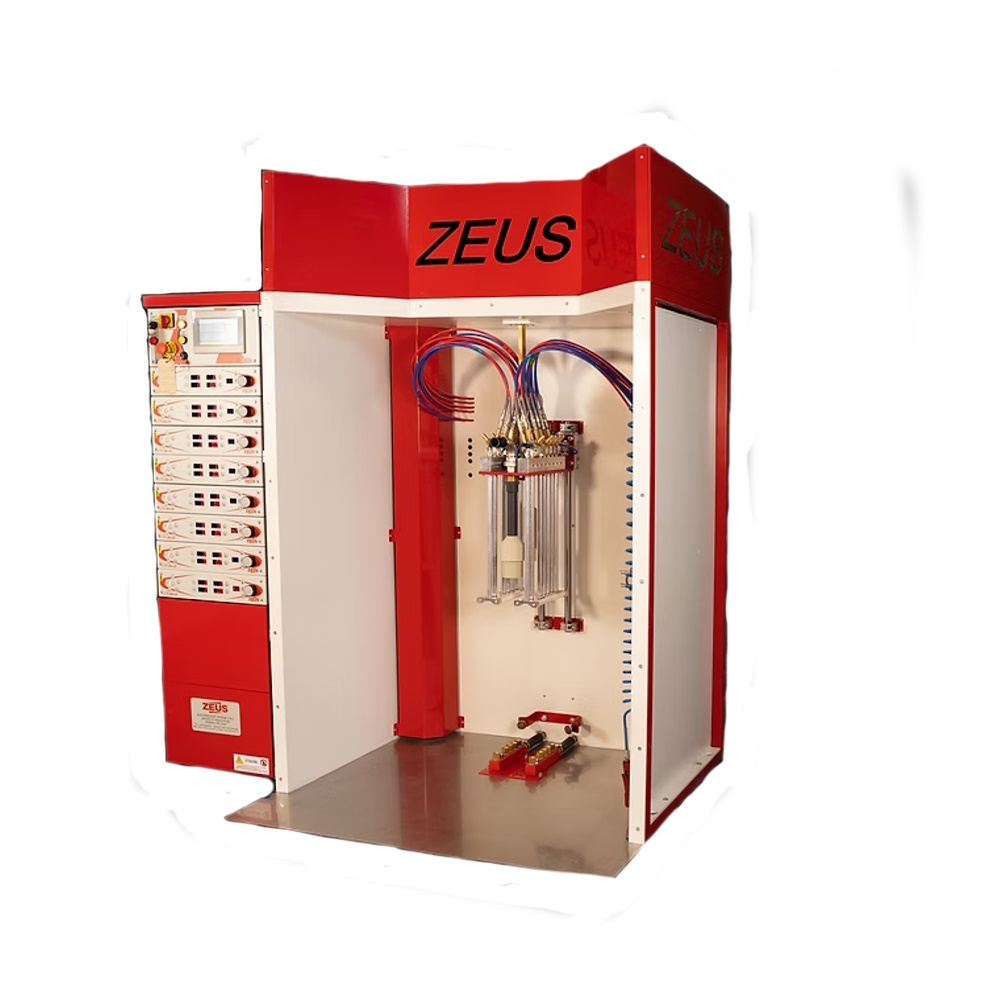

Sustav za jednostavnu promjenu boje u plastifikaciji

Easy Color Center je kompaktan sustav za upravljanje bojom u prahu, razvijen za pogone koji zahtijevaju brzu, jednostavnu i čistu promjenu boje uz pouzdan i stabilan proces plastifikacije.

Zahvaljujući jednostavnoj konstrukciji i jasno definiranom radnom ciklusu, Easy Color Center predstavlja idealno rješenje za manje i srednje lakirnice, kao i za proizvodnje s čestim promjenama nijansi.

Konstrukcija i sigurnost

Sustav je izveden u čeličnoj obojenoj konstrukciji s bočnim stijenkama izrađenim od plastike, što omogućuje jednostavno čišćenje i održavanje.

Ugrađeni sigurnosni elementi uključuju prekidač za hitne slučajeve i glavni prekidač napajanja, čime se osigurava siguran rad sustava.

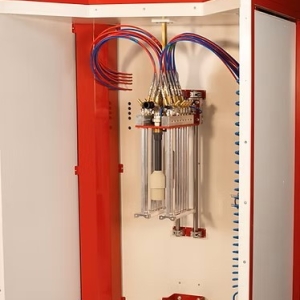

Sustav za rukovanje prahom

Easy Color Center opremljen je sustavom fluidizacije koji osigurava stabilan i ujednačen protok boje u prahu.

U standardnoj opremi dolaze dva spremnika za prah, a sustav omogućuje odabir radnog ciklusa s punjenjem iz kartonske ambalaže ili iz spremnika, ovisno o potrebama proizvodnje.

Čišćenje i povezivanje s filtracijom

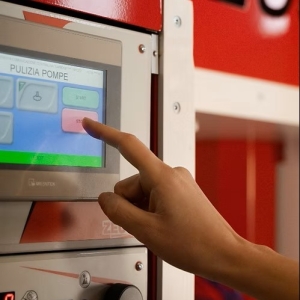

Sustav je povezan s usisnim sustavom završnog filtra, dok ugrađeni pištolj za čišćenje omogućuje brzo uklanjanje ostataka praha tijekom promjene boje.

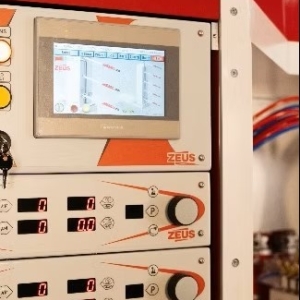

Upravljačka jedinica

Upravljačka ploča ima IP54 zaštitu i osigurava pouzdan rad u industrijskom okruženju. Napajanje sustava je 220 V / 50 Hz.

Sustav uključuje spremnik visokog tlaka za kontrolu različitih funkcija, dok pneumatski cilindar omogućuje podizanje ploče s pumpama radi lakšeg održavanja.

Tehničke značajke

• Pneumatski priključak: 6 bar, priključak 1"
• Čelična obojena konstrukcija
• Plastične bočne stijenke
• Dva spremnika za prah u standardnoj opremi
• Povezivanje sa završnim filtrom

Razlike između Easy Color Center i Super Color Center

Iako su oba sustava namijenjena upravljanju bojom u prahu i promjeni nijansi, razlikuju se po stupnju automatizacije, kontroli potrošnje i načinu čišćenja. Sljedeća tablica prikazuje ključne tehničke razlike između ova dva rješenja.

Super Color Center omogućuje gotovo potpuno automatizirani proces čišćenja i promjene boje te naprednu kontrolu potrošnje, dok je Easy Color Center optimalan izbor za manje proizvodne kapacitete i pogone s ručno vođenim promjenama boje.

Primjena

Easy Color Center idealan je za pogone praškastog lakiranja koji traže jednostavno upravljanje prahom, brzu promjenu boje i pouzdan rad uz minimalne zastoje i gubitke boje u prahu.

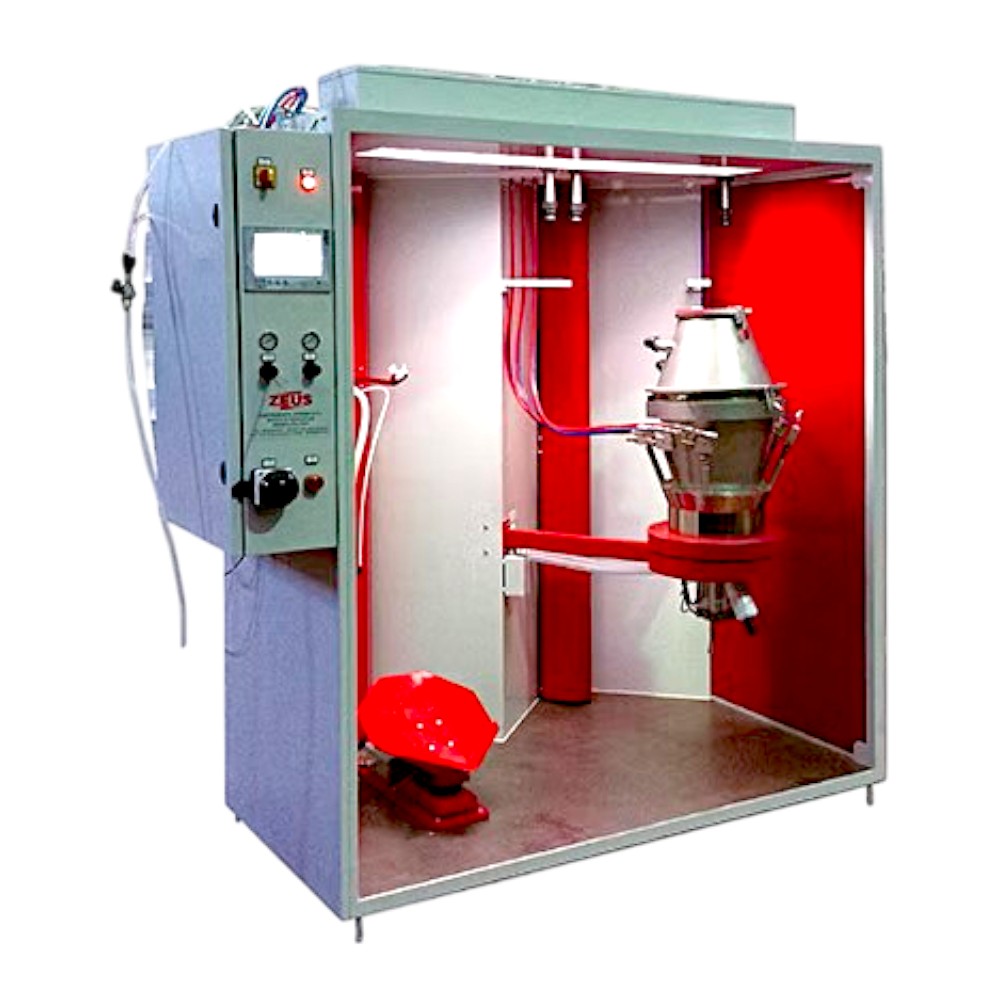

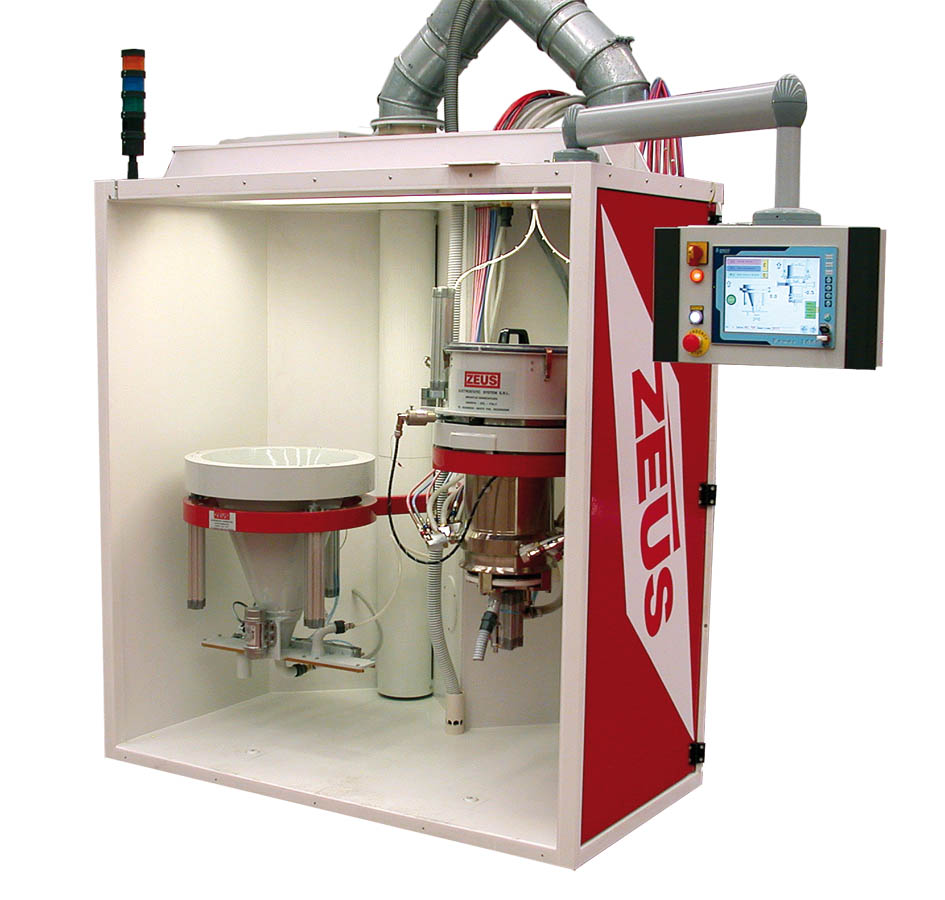

Super Color Center – napredni sustav za upravljanje prahom i promjenu boje

Super Color Center (SCC) je visokoučinkovit industrijski sustav za upravljanje bojom u prahu, razvijen za profesionalne pogone plastifikacije gdje su brza promjena boje, čistoća procesa i kontrola potrošnje praha od presudne važnosti.

Sustav objedinjuje doziranje, filtraciju, povrat i recikliranje praha u jednu centralnu jedinicu, osiguravajući stabilan proces i visoku ponovljivost kvalitete završne obrade.

Kompaktni spremnik praha – nizak volumen, visoka učinkovitost

Za razliku od klasičnih velikih spremnika, Super Color Center koristi mini spremnik praha zapremine 5 kg. Venturi pumpe montirane su neposredno iznad fluidiziranog sloja, čime se osigurava savršena fluidizacija praha uz minimalnu potrošnju komprimiranog zraka.

Spremnik, kao i sustav punjenja, kontinuirano registrira težinu praha, omogućujući precizno praćenje stvarne potrošnje po svakoj promjeni boje.

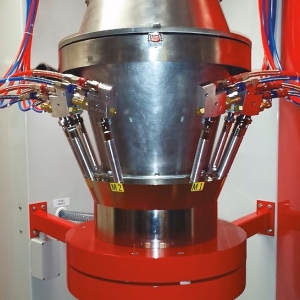

Filtracija i prosijavanje praha

SCC omogućuje istovremeno prosijavanje novog i recikliranog praha. Opcionalni ultrazvučni sita osiguravaju savršenu granulaciju i čistoću boje, što je ključno za kvalitetno nanošenje i dugoročnu stabilnost procesa.

Potpuno inspekcijski dostupan spremnik

Mini spremnik praha je u potpunosti inspekcijski dostupan, što znatno olakšava čišćenje, održavanje i brzu promjenu nijansi bez rizika od kontaminacije.

Automatsko pražnjenje i čišćenje Venturi pumpi

Sustav je opremljen funkcijom potpunog pražnjenja spremnika radi lakše promjene boje. Prije pražnjenja, prah se važe kako bi se izračunala točna količina utrošenog materijala.

Integrirani sustav automatskog čišćenja Venturi pumpi dodatno smanjuje vrijeme zastoja i povećava pouzdanost rada.

Sustav punjenja praha

Nova boja u prahu dozira se izravno iz kartonske ambalaže pomoću sustava usisa. Prah se važe prije punjenja, dok ćelije opterećenja ispod vibracijskog stola kontroliraju preostalu količinu praha u spremniku.

Za konfiguracije s više od 12 pištolja, vibracijski stol može se zamijeniti fluidiziranom lijevkom.

Sustav čišćenja usisne cijevi

SCC je opremljen namjenskim sustavom čišćenja usisne cijevi, čime se dodatno smanjuje rizik od miješanja boja i osigurava čistoća sustava.

Integracija i upravljanje

Svi procesi nadziru se putem grafičkog terminala. Sustav je kompatibilan s modulom JSC01 i može se povezati s postojećim Zeus linijama za plastifikaciju.

Podaci o proizvodnji mogu se izvoziti putem Ethernet priključka u CSV formatu, što omogućuje analizu, planiranje i kontrolu potrošnje praha.

Tehnički podaci

• Maksimalan broj Venturi pumpi: do 22
• Napajanje: 220 V / 50 Hz
• Tlak komprimiranog zraka: 6 bar

Područja primjene

Super Color Center idealan je za industrijske lakirnice s čestim promjenama boja, automatizirane linije plastifikacije i sve pogone koji zahtijevaju visoku učinkovitost, minimalne gubitke praha i vrhunsku kvalitetu završne obrade.

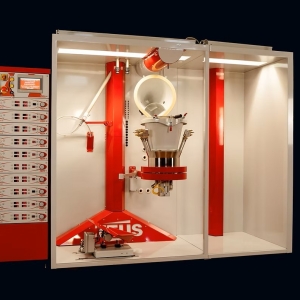

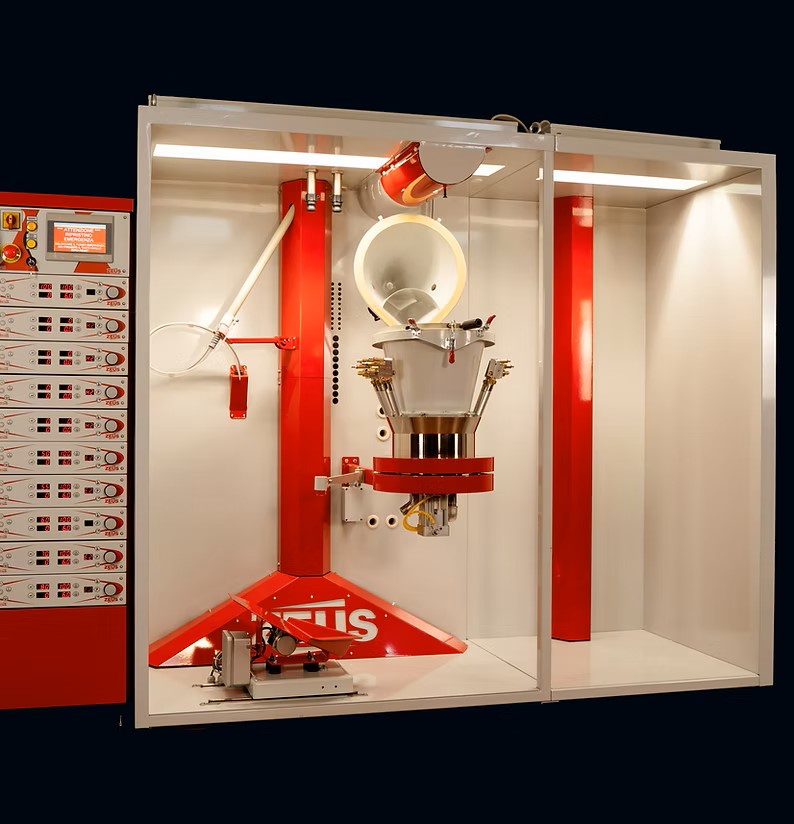

Napredni sustav za upravljanje prahom s Industry 4.0 integracijom

Super Color Center JSCC je visokoautomatizirani industrijski sustav za upravljanje bojom u prahu, razvijen za profesionalne Zeus kabine za plastifikaciju gdje su kontrola potrošnje, čistoća boje, digitalni nadzor i povezivost ključni zahtjevi proizvodnje.

Sustav omogućuje centralizirano doziranje, punjenje, praćenje i čišćenje boje u prahu, uz potpunu integraciju u suvremene proizvodne i nadzorne sustave (Industry 4.0).

Fluidizirani spremnik praha i precizno doziranje

JSCC koristi fluidizirani spremnik zapremine 5 kg koji osigurava optimalnu fluidizaciju praha i stabilan rad Venturi pumpi uz minimalnu potrošnju komprimiranog zraka.

Integrirani sustav čišćenja Venturi pumpi nalazi se izravno u spremniku, što omogućuje brzu i sigurnu promjenu boje bez kontaminacije.

Sustav punjenja praha i vaganje

Punjenje novog praha vrši se pomoću gusto-fazne pumpe s usisom izravno iz kartonske ambalaže. Sustav uključuje:

• vagu za kontrolu težine kartona s novim prahom
• vagu za nadzor razine praha u spremniku putem ćelija opterećenja

Na taj način omogućeno je precizno praćenje potrošnje i optimizacija proizvodnog procesa.

Potpuno inspekcijski dostupan spremnik

Spremnik praha je u potpunosti inspekcijski dostupan, što olakšava čišćenje sustava i osigurava pouzdanu i sigurnu promjenu nijansi.

Filtracija i aspiracija

Sustav aspiracije povezan je s finalnim filtrom te je opremljen pneumatski upravljanom regulacijskom zaklopkom, što omogućuje optimalno upravljanje protokom zraka.

Digitalni nadzor i Industry 4.0 povezivost

Super Color Center JSCC je Industry 4.0 ready sustav. Putem Ethernet priključka omogućeno je:

• izvoz podataka o potrošnji praha u Excel formatu
• povezivanje s MES sustavom
• daljinska tehnička podrška Zeus proizvođača

JSC 01 – centralni nadzorni modul kabine

Modul JSC 01 nadzire sve ključne funkcije Zeus kabine za plastifikaciju:

• povezivanje s MES sustavom
• teleasistencija s proizvođačem Zeus
• povezivanje s udaljenim terminalom u kabini
• kontrola vage ispod filtra
• nadzor stanja zaklopki
• kontrola sustava čišćenja filter-kartuša
• nadzor stupnja zaprljanosti filtra
• praćenje potrošnje električne energije
• nadzor temperature ležajeva ventilatora

Primjena

Super Color Center JSCC namijenjen je naprednim industrijskim lakirnicama, automatiziranim linijama plastifikacije i pogonima koji zahtijevaju digitalni nadzor procesa, visoku učinkovitost i potpunu kontrolu potrošnje boje u prahu.
