Automatizirani rad pištolja za ujednačeno nanošenje boje

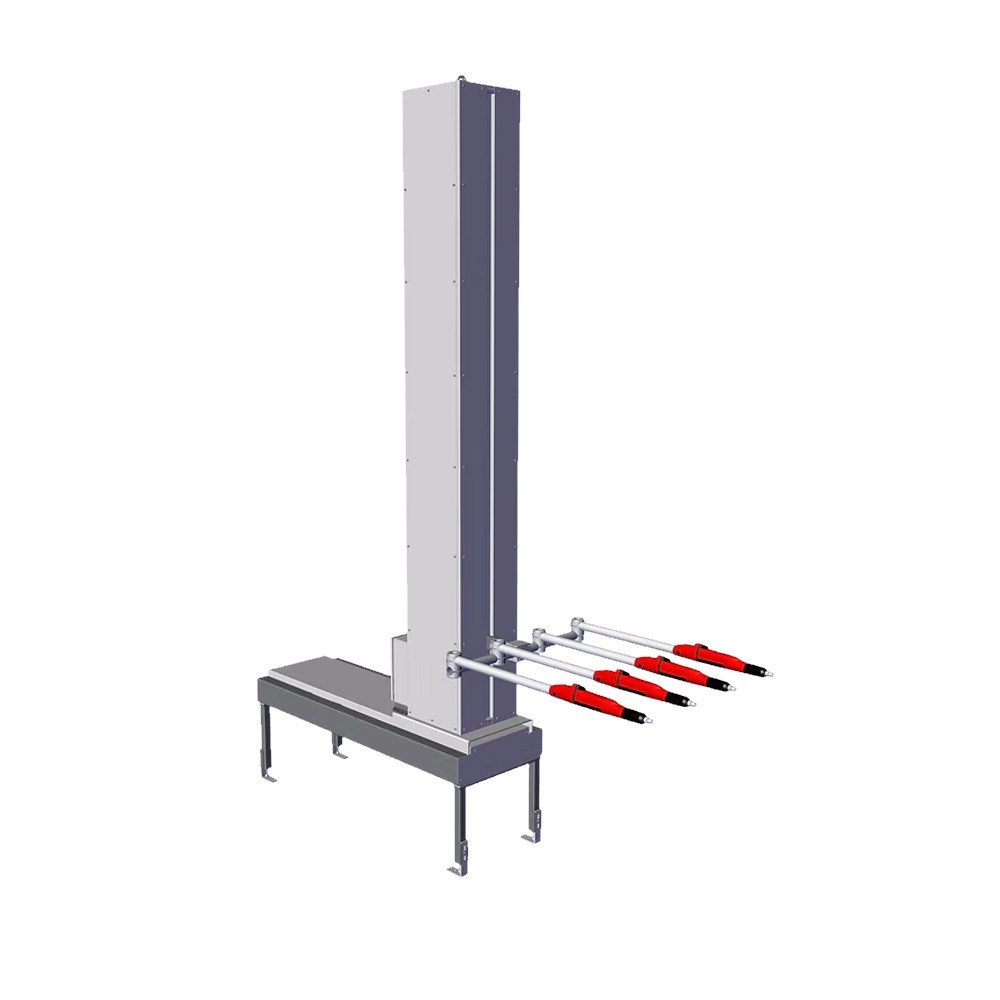

Vertikalni reciprokator namijenjen je automatiziranim sustavima praškastog lakiranja, gdje je potrebna precizna, ponovljiva i kontrolirana vertikalna kretnja pištolja. Sustav omogućuje stabilno nanošenje boje u prahu uz visoku kvalitetu završne obrade, smanjenu potrošnju praha i povećanu produktivnost.

Reciprokator je izveden u robusnoj konstrukciji od čelika, obojanoj epoxy-poliesterskim prahom, te je prilagođen za kontinuirani rad u industrijskim uvjetima.

Precizna kontrola hoda i brzine

Radni hod reciprokatora dostupan je u izvedbama od 1500, 2000 i 2500 mm, dok je na zahtjev moguća i izvedba do 3000 mm. Hod i brzina kretanja reguliraju se putem enkodera, što omogućuje precizno prilagođavanje različitim oblicima i dimenzijama komada.

Kretanje je osigurano aluminijskom vodilicom s čeličnim ulošcima, dok mono-kolica s kotačima od visokootpornog čelika jamče stabilnost i dug vijek trajanja. Maksimalno opterećenje kolica iznosi 200 Nm.

Siguran i pouzdan rad u industrijskim uvjetima

Reciprokator je opremljen digitalnim frekvencijskim pretvaračem (inverterom) za upravljanje motorom, emergency stop tipkom te sustavom protiv prevrtanja. U automatskom načinu rada pokretanje reciprokatora sinkronizirano je s transporterom, čime se osigurava potpuna integracija u liniju za plastifikaciju.

Električne komponente zaštićene su prema IP55, dok je upravljačka kutija izvedena u IP54 zaštiti. Sustav je izrađen u skladu s Direktivom o strojevima 89/392 i certificiran za ATEX zonu 22, što omogućuje siguran rad u okruženjima s praškastim materijalima.

Područja primjene

• Automatske kabine za praškasto lakiranje
• Industrijske linije za plastifikaciju
• Serijska proizvodnja metalnih dijelova
• Integracija s upravljačkim modulima i Industry 4.0 sustavima

Kompaktno rješenje za precizno automatsko nanošenje boje u prahu

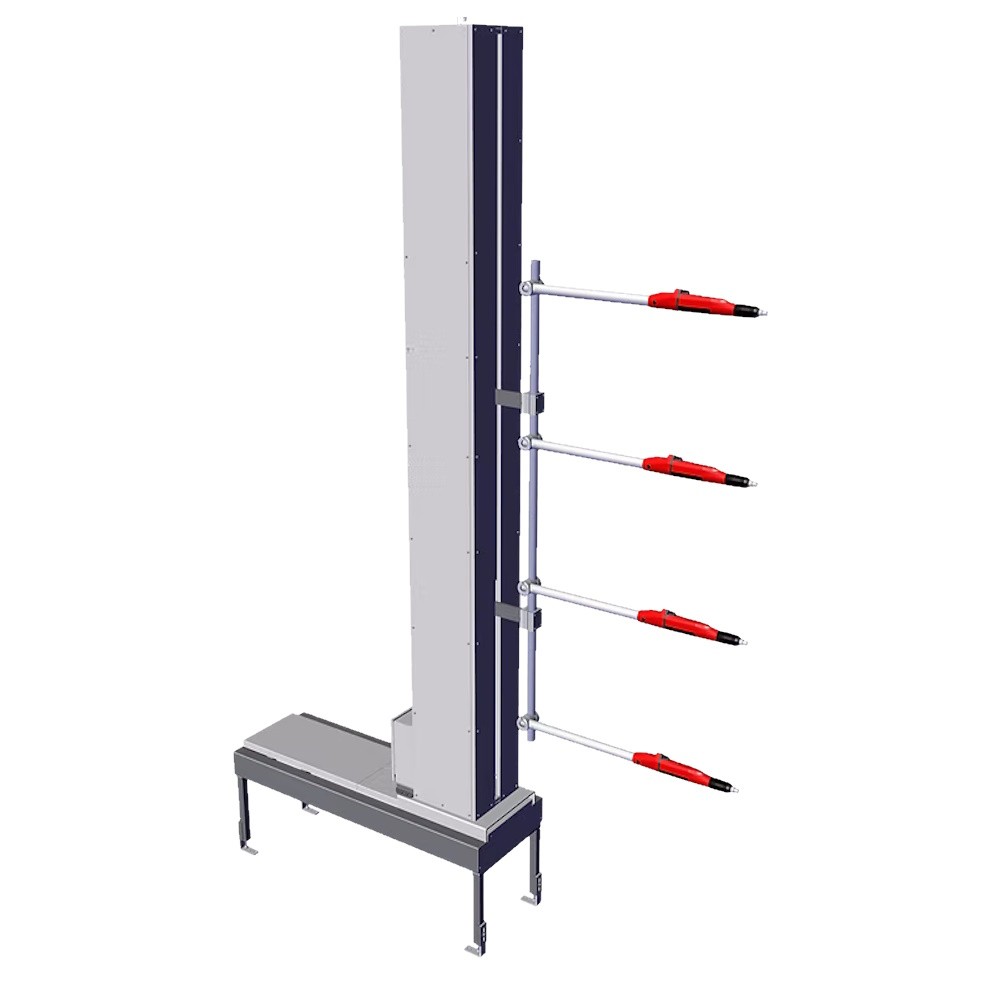

Vertikalni reciprokator s kratkim hodom namijenjen je automatiziranim sustavima praškastog lakiranja gdje je potreban kontrolirani, precizan i ponovljiv vertikalni pomak pištolja na manjim visinama. Idealan je za kabine s ograničenim prostorom ili za lakiranje manjih i srednjih komada.

Robusna konstrukcija od čelika, zaštićena epoxy-poliesterskim praškom, osigurava dugotrajan i pouzdan rad u zahtjevnim industrijskim uvjetima.

Podesivi hod i stabilna mehanika

Radni hod reciprokatora može se precizno podešavati u rasponu od 100 do 1000 mm putem enkodera, čime se omogućuje optimalno prilagođavanje različitim geometrijama proizvoda i radnim procesima.

Sustav je opremljen dvostrukim kolicima koja ravnomjerno raspoređuju opterećenje, dok su kotači izrađeni od visokootpornog čelika. Maksimalno dopušteno opterećenje iznosi 200 Nm, što jamči stabilnost i sigurnost rada.

Potpuna kontrola brzine i sigurnosti

Brzina kretanja kolica regulira se u rasponu od 0 do 50 m/min pomoću digitalnog frekvencijskog pretvarača (invertera). Reciprokator je opremljen tipkom za hitno zaustavljanje te sustavom protiv prevrtanja.

U automatskom načinu rada pokretanje reciprokatora sinkronizirano je s transporterom, što omogućuje potpunu integraciju u liniju za plastifikaciju. Električne komponente zaštićene su prema IP55, dok je upravljačka kutija izvedena u IP54 zaštiti.

Industrijska sigurnost i certifikacija

Reciprokator je izrađen u skladu s Direktivom o strojevima 89/392 i certificiran za rad u ATEX zoni 22, što omogućuje sigurnu primjenu u okruženjima s prisutnošću praškastih materijala.

Područja primjene

• Automatske kabine za praškasto lakiranje
• Linije za plastifikaciju s ograničenim prostorom
• Serijska proizvodnja metalnih komponenti
• Integracija s reciprokatorima, robotima i Industry 4.0 sustavima

I robotske sustave

Precizno horizontalno pozicioniranje u sustavima praškastog lakiranja

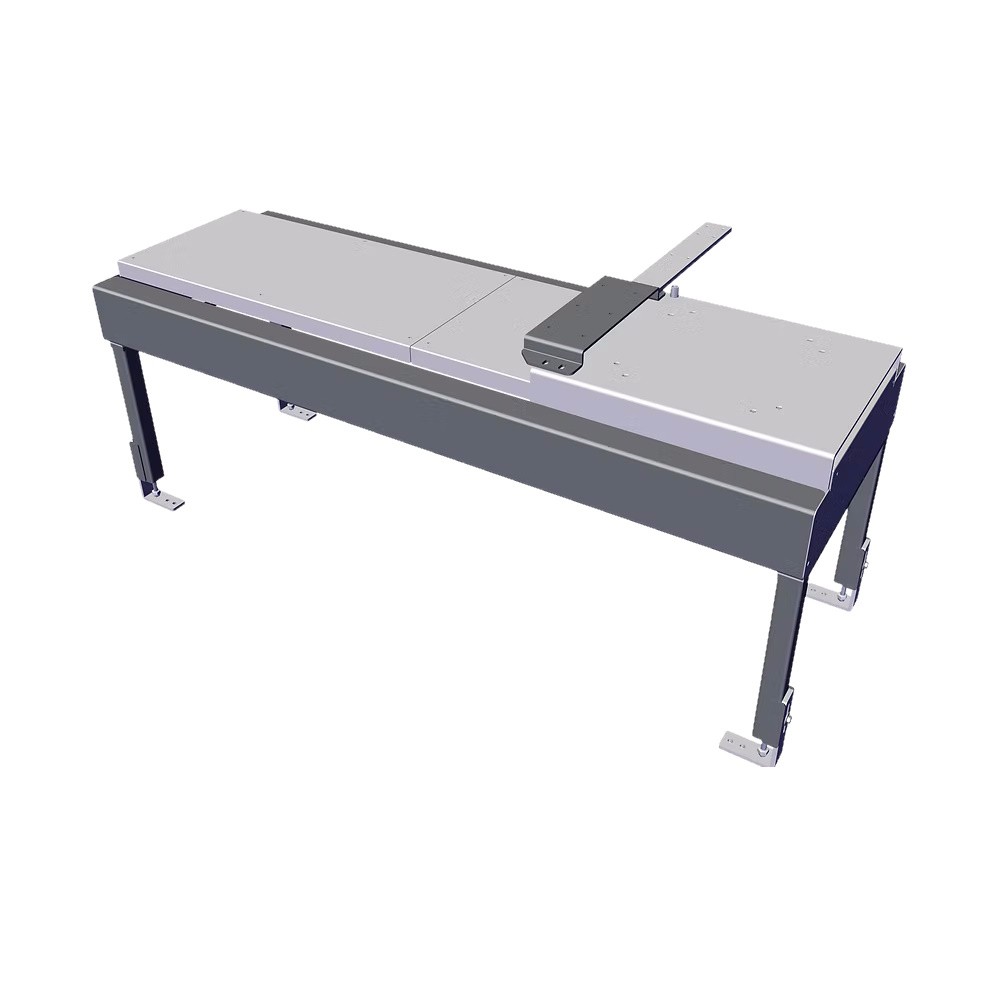

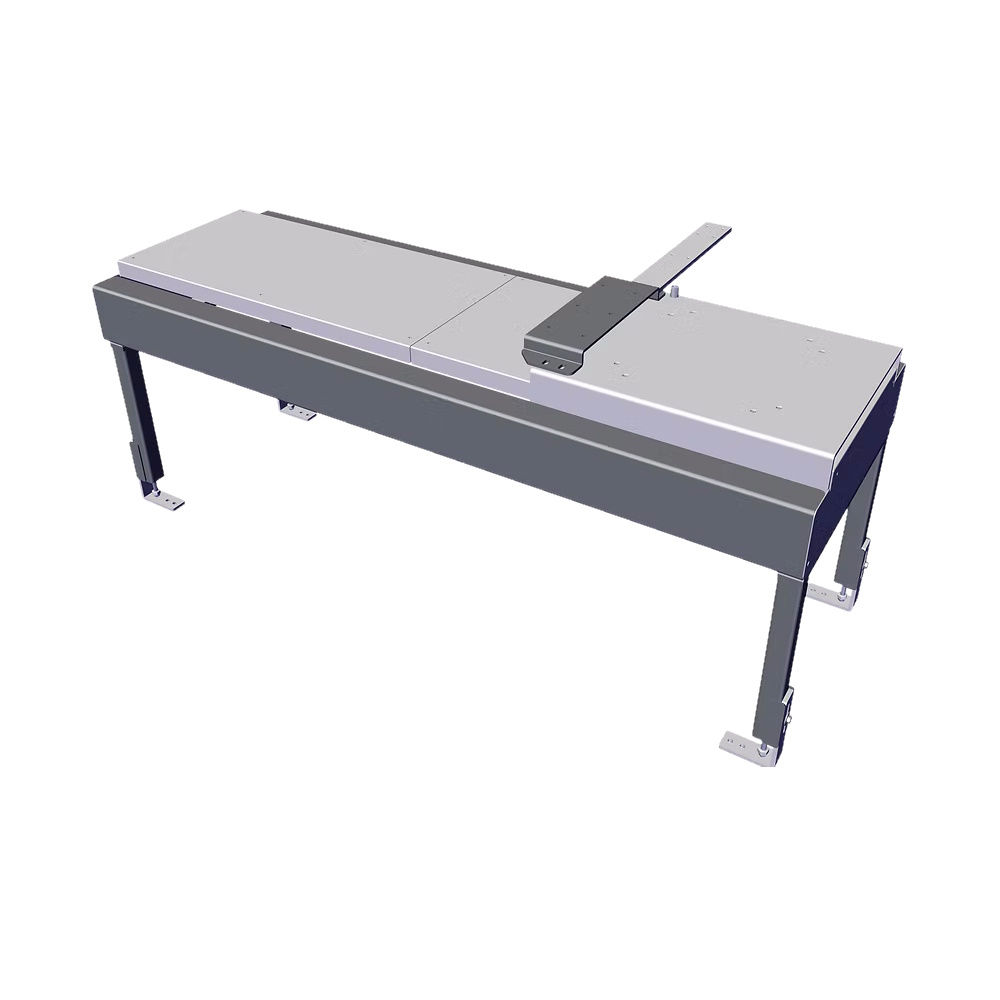

Motorizirano postolje koristi se za precizno horizontalno pomicanje reciprokatora, robota ili nosača pištolja u automatskim linijama za nanošenje boje u prahu. Sustav omogućuje stabilno i ponovljivo pozicioniranje opreme u skladu s geometrijom komada i zahtjevima procesa.

Konstrukcija postolja izrađena je od čelika i zaštićena praškastim premazom, čime se osigurava dug vijek trajanja i pouzdan rad u industrijskim uvjetima.

Podesivi hod i robusna mehanika

Motorizirano postolje dostupno je s korisnim hodovima od 1000, 1500 i 2000 mm, što omogućuje prilagodbu različitim veličinama kabina i proizvodnih linija. Prijenos kretanja izveden je pomoću zupčaste letve,  što osigurava visoku preciznost i mehaničku stabilnost.

Sustav je opremljen mehanizmom protiv prevrtanja, čime se dodatno povećava sigurnost rada tijekom dinamičkog pomicanja opterećenja.

Integracija s automatizacijom i sustavima očitanja

Pozicioniranje može biti ručno ili upravljano putem enkodera kada je postolje povezano sa sustavom očitanja komada (2D ili 3D). Elektromotor je upravljan digitalnim inverterom, što omogućuje glatko i precizno kretanje.

Motorizirano postolje jednostavno se integrira u automatizirane sustave praškastog lakiranja, uključujući Industry 4.0 koncepte i centralne upravljačke module.

Sigurnost i certifikacija

Električne komponente zaštićene su prema IP54 standardu, a cijeli sustav certificiran je za rad u ATEX zoni 22, što ga čini prikladnim za industrijska okruženja s prisutnošću praškastih materijala.

Područja primjene

• Automatske kabine za praškasto lakiranje
• Reciprokatori i robotski sustavi
• Industrijske linije za plastifikaciju
• Sustavi s očitanjem komada i automatskim pozicioniranjem
