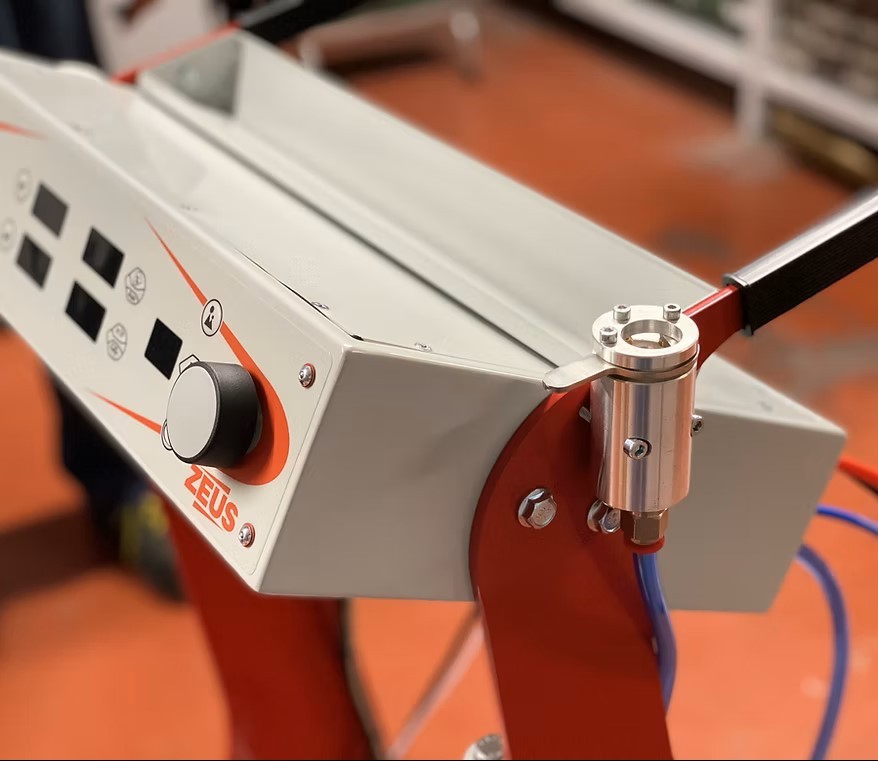

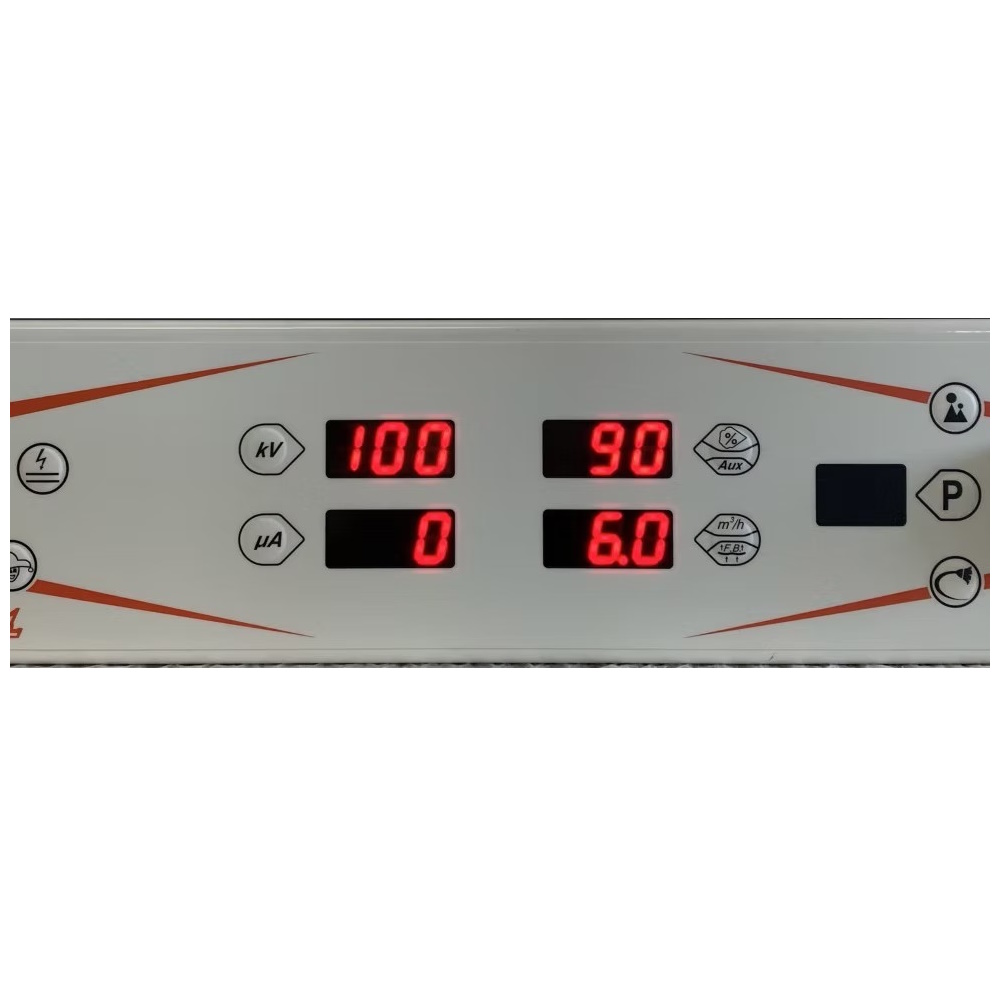

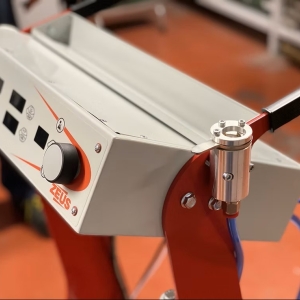

Precizna kontrola nanošenja boje u prahu

Upravljački modul JGEN 01 namijenjen je profesionalnim sustavima za praškasto lakiranje i omogućuje stabilnu, preciznu i ponovljivu kontrolu protoka zraka i boje u prahu za ručne i automatske Zeus pištolje.

Zahvaljujući integriranom sustavu J-Flow-Control, protok zraka prema Venturi pumpi ostaje konstantan neovisno o fluktuacijama tlaka u liniji komprimiranog zraka ili promjenama potrošnje tijekom rada.

Jedinstveni J-Flow-Control sustav

Nakon što operater postavi željenu količinu zraka, J-Flow-Control automatski održava konstantne vrijednosti protoka. Time se osigurava ujednačeno nanošenje praha, stabilna kvaliteta završne obrade i smanjenje rasipanja boje.

Kompatibilnost i umrežavanje

JGEN 01 je upravljačka jedinica kompatibilna sa svim ručnim i automatskim Zeus pištoljima. Svaki modul opremljen je mrežnim priključkom koji omogućuje povezivanje više JGEN jedinica u jedinstveni sustav.

Putem RS-485 sučelja moduli mogu dijeliti postavke i programe, što pojednostavljuje konfiguraciju većih sustava plastifikacije.

Cloning funkcija

Funkcija Cloning omogućuje kopiranje svih postavljenih parametara s jedne upravljačke jedinice na sve ostale povezane module – jednostavnim pritiskom gumba.

Navigator – jednostavno i intuitivno upravljanje

Sustav upravljanja temelji se na principu “pritisni i okreni”. Odabirom funkcije i okretanjem navigacijske ručice, parametri se podešavaju brzo, precizno i intuitivno.

Radni načini i napredne funkcije

JGEN 01 raspolaže s tri unaprijed definirana radna načina, koje operater može prilagoditi prema potrebama procesa plastifikacije.

Funkcija Smart Coat (SMC) automatski smanjuje količinu zraka i protok praha pri ulasku pištolja u duboke šupljine, čime se smanjuje efekt odbijanja (back-ionization). Po izlasku iz šupljine, prethodno postavljene vrijednosti se automatski vraćaju.

Funkcija Jolly omogućuje potpunu prilagodbu upravljanja, dajući operateru mogućnost da odabere koje parametre želi mijenjati izravno s tipkovnice na pištolju.

Programi i funkcija čišćenja

Putem programske funkcije moguće je pohraniti do 50 različitih programa prskanja, svaki s vlastitim pneumatskim i elektrostatičkim parametrima. Promjena programa odvija se jednostavno pomoću navigacijskog sustava.

Funkcija Clean koristi se za čišćenje sustava tijekom promjene boje ili za brzo čišćenje elektrode jednim pritiskom tipke, samostalno ili u kombinaciji s funkcijom Jolly.

Tehnički podaci

• Razina zaštite: IP64
• ATEX certifikat: Cesi 16 ATEX 026X (pridruženi uređaj)
• Napon napajanja: 90 – 260 V
• Frekvencija: 47 – 63 Hz
• Potrošnja energije: 100 W
• Klasa temperature: T6 (86 °C)
• Radna temperatura: 0 – 40 °C
• Tlak komprimiranog zraka: 5,5 – 6 bar

Primjena

Upravljački modul JGEN 01 idealan je za industrijske lakirnice, automatizirane linije plastifikacije i sustave koji zahtijevaju visoku preciznost, ponovljivost procesa i digitalnu kontrolu nanošenja boje u prahu.

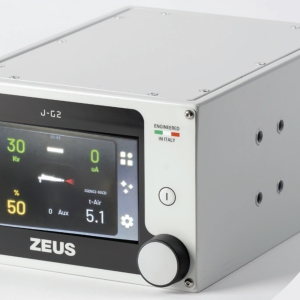

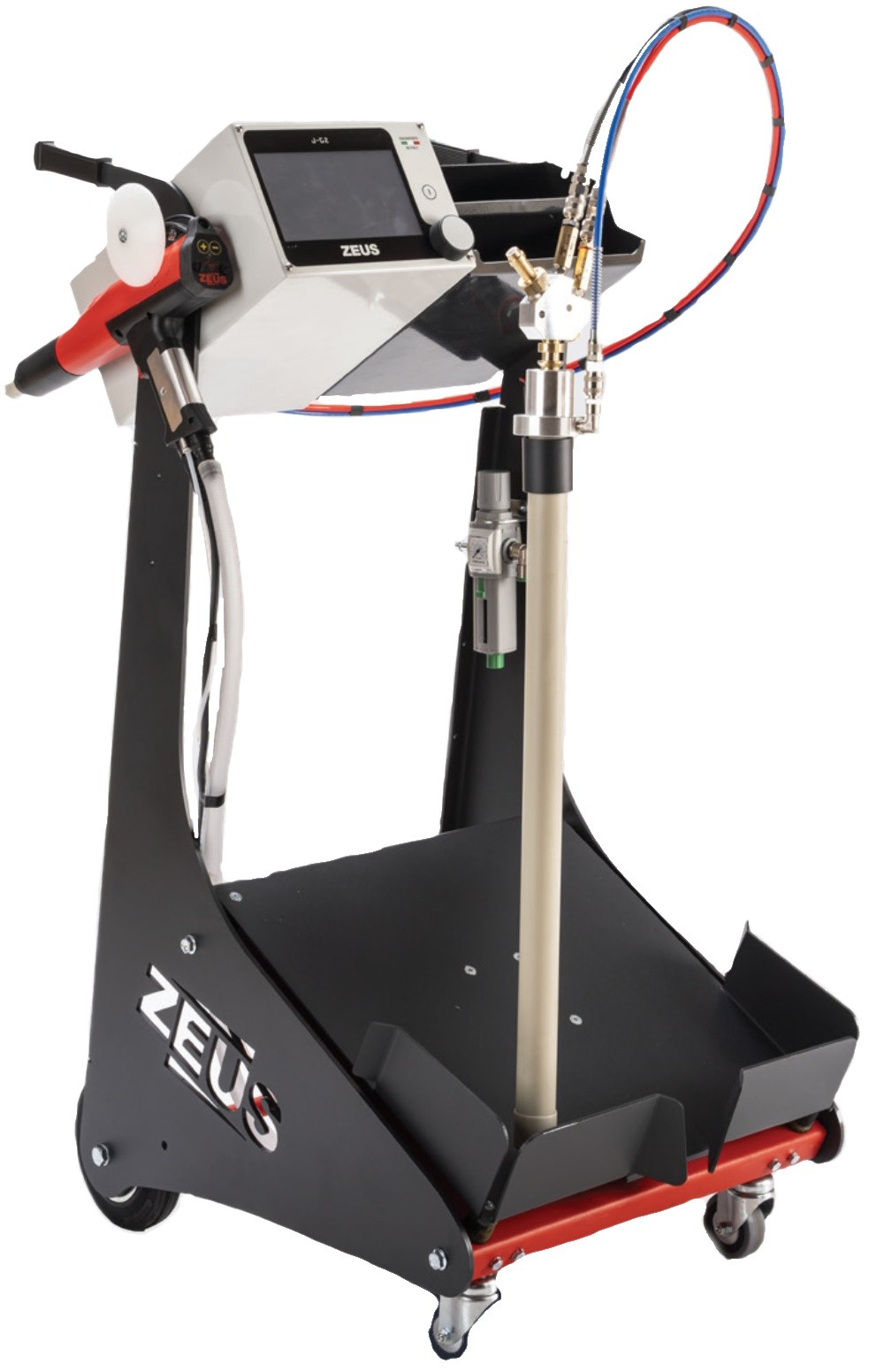

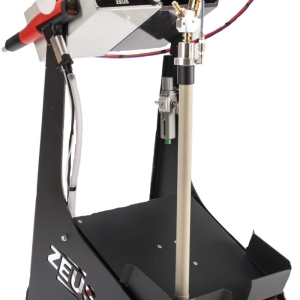

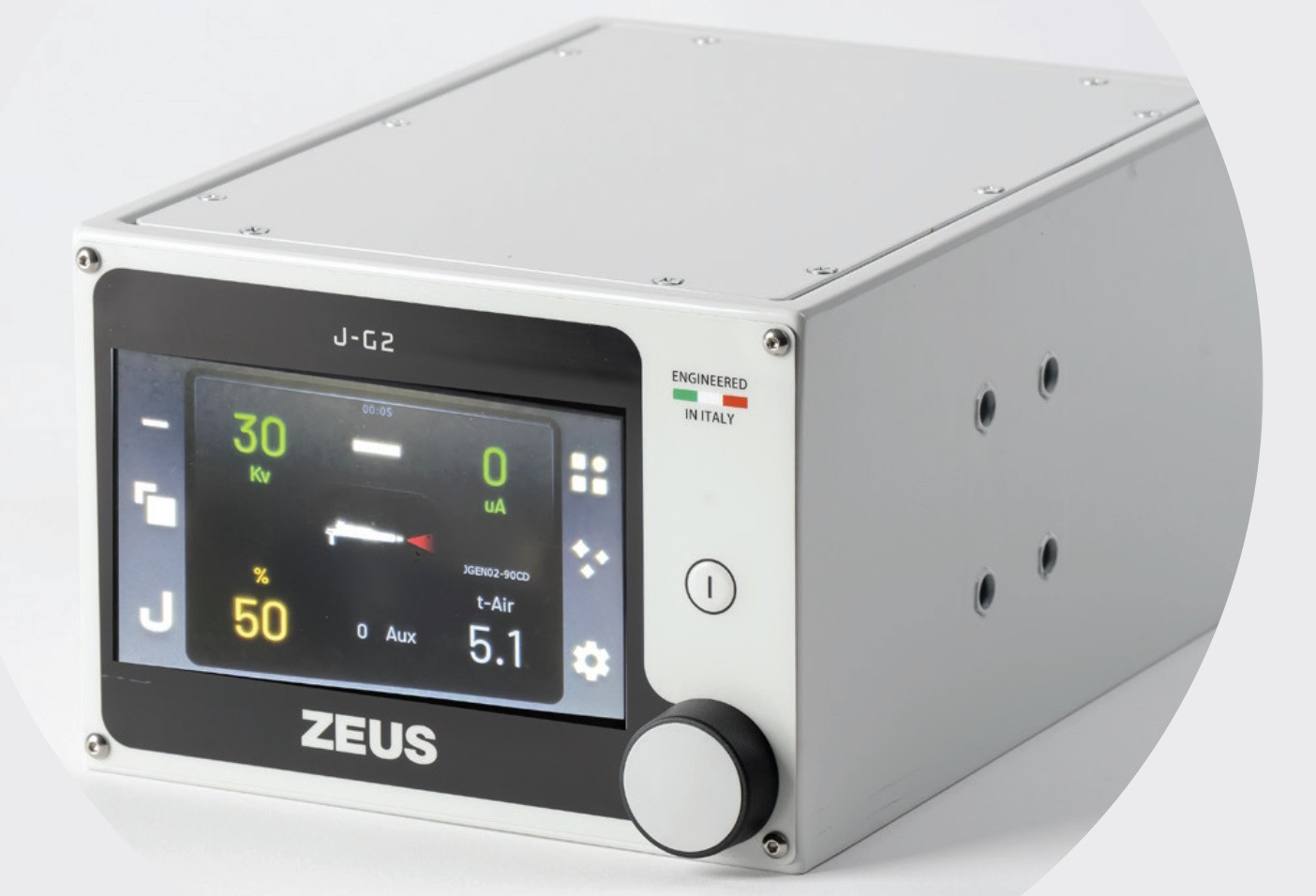

Digitalna kontrola plastifikacije i Industrija 4.0

J-Gen 02 je napredni upravljački modul tvrtke Zeus, razvijen za preciznu i intuitivnu kontrolu procesa praškastog lakiranja. Opremljen je 7” kolor touch screen zaslonom i inovativnim sustavom Double T (Touch & Turn), koji omogućuje brzo i jednostavno podešavanje svih radnih parametara.

Modul je koncipiran kao otvorena i proširiva platforma, spremna za integraciju u sve Zeus sustave – od samostalnih rack ormara do kompletnih linija s kabinama, powder centrima i automatskim ili ručnim pištoljima.

Intuitivno upravljanje i fleksibilnost

Double T sustav (Touch and Turn) kombinira dodirni zaslon i rotacijski upravljač, omogućujući precizno podešavanje parametara uz maksimalnu ergonomiju rada. Automatsko prepoznavanje priključenog pištolja (ručni ili automatski, Corona, Tribo ili guste faze) dodatno pojednostavljuje konfiguraciju sustava.

Povezivost i Industrija 4.0

J-Gen 02 je u potpunosti Industry 4.0 ready. Zahvaljujući višefunkcijskoj Ethernet/USB povezivosti, modul se može izravno spojiti na mrežu ili koristiti kao USB sučelje za brzo i sigurno ažuriranje firmwarea, lokalno ili na daljinu.

Integrirana Bluetooth sučelja omogućuju daljinsko upravljanje i preuzimanje podataka, čime se otvara put budućim aplikacijama i digitalnoj optimizaciji procesa.

Napredne funkcije za vrhunsku kvalitetu nanošenja

J-Gen 02 omogućuje pohranu do 50 programa prskanja, uz tri unaprijed definirana elektrostatička programa. Sustav uključuje niz naprednih funkcija:

• Smart Coat – optimizirano nanošenje u dubokim i teško dostupnim područjima
• Jolly – fleksibilna prilagodba upravljanja ručnim pištoljima
• Kontrola protoka praha i pomoćnog zraka pomoću proporcionalnih ventila
• Flow Control modul za precizno upravljanje protokom zraka

Integracija u Zeus sustave

J-Gen 02 kompatibilan je sa svim Zeus rack sustavima, bilo kao stand-alone rješenje ili kao dio integriranih kabina i centara za prah. Predviđena je i buduća kompatibilnost sa sustavima faze guste za transport praha.

Tehničke karakteristike

• Dimenzije: 22 × 15 × 30 cm
• Zaslon: 7” kolor touch screen
• Napajanje: 110–220 V, 50–60 Hz
• Razina zaštite: IP55
• Komunikacija: Ethernet, USB, Bluetooth
• Broj programa: 3 predefinirana + do 50 memoriranih

Primjena

Upravljački modul J-Gen 02 idealan je za profesionalne industrijske lakirnice i automatizirane linije plastifikacije koje zahtijevaju digitalnu kontrolu, visoku preciznost, fleksibilnost i spremnost za Industriju 4.0.

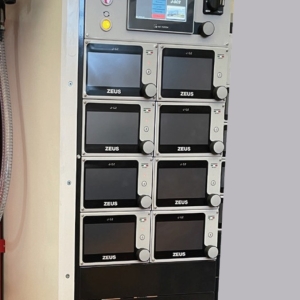

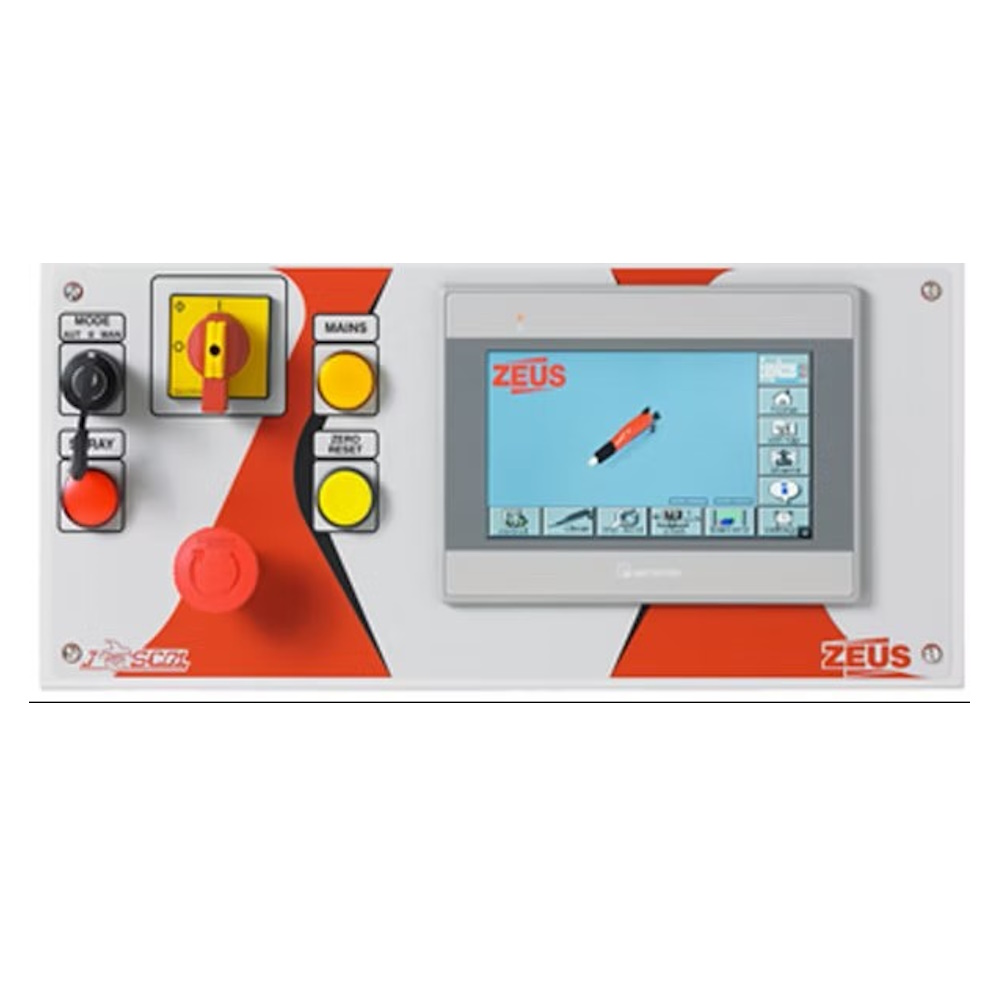

Centralna kontrola i nadzor sustava plastifikacije

JSC01 je napredni upravljački i nadzorni modul razvijen za povezivanje i upravljanje svim ključnim komponentama industrijskog sustava za praškasto lakiranje. Omogućuje operateru potpunu kontrolu procesa, uključujući daljinski nadzor putem tableta ili računala.

Modul je dizajniran kao središnja točka komunikacije između kabine, pištolja, reciprokatora, sustava za čitanje i powder centara, osiguravajući stabilan, sinkroniziran i ponovljiv proces nanošenja boje u prahu.

Daljinski nadzor i teleasistencija

JSC01 raspolaže integriranim sustavom teleasistencije, što omogućuje brzu dijagnostiku, tehničku podršku na daljinu i optimizaciju rada sustava bez potrebe za fizičkom intervencijom na lokaciji.

Kontrola svih ključnih funkcija linije

Upravljački modul omogućuje centralizirano upravljanje sljedećim sustavima:

• kontrola reciprokatora
• upravljanje sustavima za čitanje
• komunikacija i upravljanje pištoljima
• povezivanje sa Super Color Center sustavima
• kontrola Zeus kabina (Zeus3)
• upravljanje rack ormarima za pištolje

Precizna kontrola procesa

JSC01 omogućuje detaljno upravljanje i nadzor procesa plastifikacije:

• kontrola horizontalnog i vertikalnog pozicioniranja
• upravljanje aktivacijom pištolja
• funkcija detekcije prisutnosti ili odsutnosti komada
• kontrola brzine transportera
• praćenje i analiza statistike rada

Vizualno i intuitivno sučelje

Modul je opremljen 7” D3 kolor zaslonom, koji omogućuje pregledno i intuitivno upravljanje svim parametrima rada. Sučelje je prilagođeno industrijskim uvjetima i osigurava brzu reakciju operatera.

Fleksibilna izvedba i integracija

JSC01 se može isporučiti u verziji za horizontalno pozicioniranje ili u kombiniranoj verziji za horizontalno i vertikalno upravljanje, ovisno o konfiguraciji linije i zahtjevima procesa.

Tehničke karakteristike

• Napajanje: 190 – 260 V / 220 V, 50–63 Hz
• Potrošnja energije: 100 W
• Razina zaštite: IP54
• Temperaturna klasa: T6 (86 °C)
• Radna temperatura: 0 – 40 °C
• Mrežna povezivost: Ethernet

Primjena

Upravljački modul JSC01 idealno je rješenje za automatizirane linije praškastog lakiranja koje zahtijevaju centraliziranu kontrolu, daljinski nadzor i visoku razinu digitalne integracije, u skladu s principima Industrije 4.0.

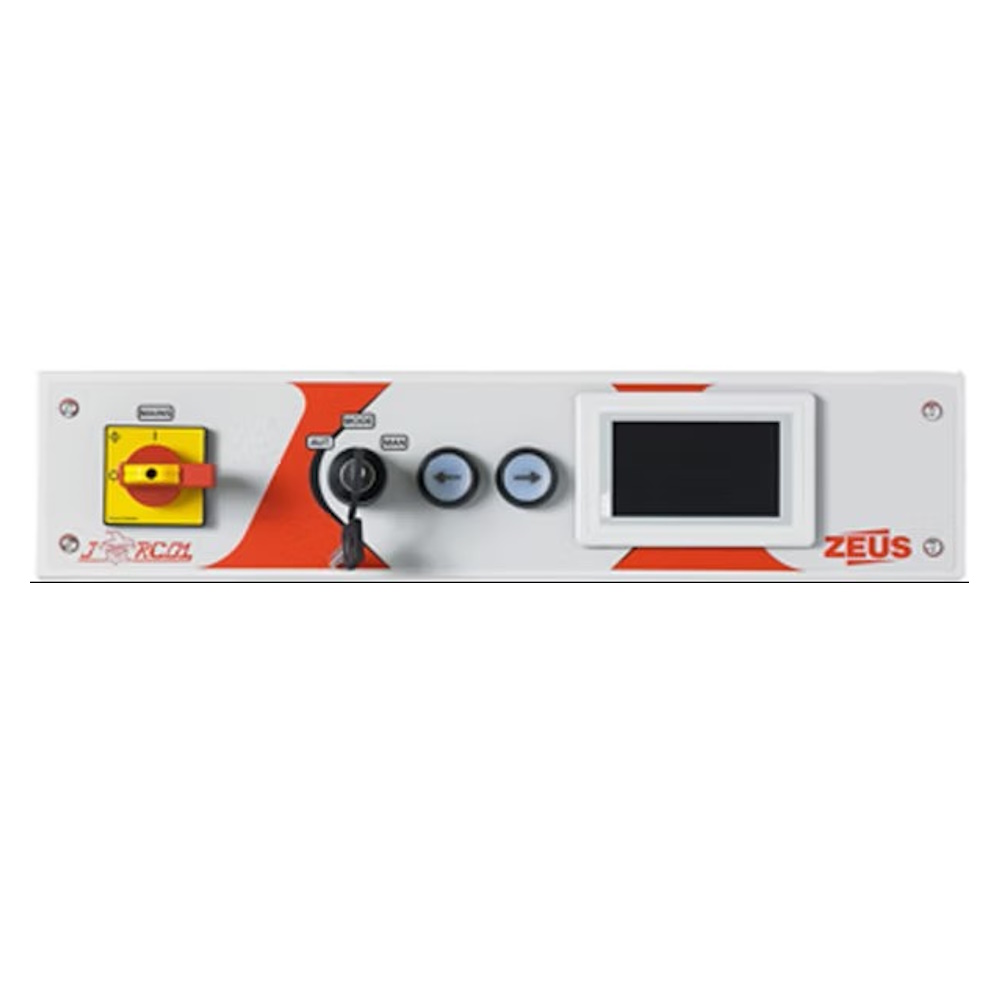

Upravljačka jedinica za reciprocator

JRC01 je industrijska upravljačka jedinica za reciprocator / oscilator, razvijena za precizno upravljanje kretanjem pištolja u automatskim sustavima praškastog lakiranja. Uređaj omogućuje potpunu kontrolu osi, brzine i hoda, čime se postiže ravnomjerno nanošenje boje i visoka ponovljivost procesa.

Zahvaljujući robusnoj konstrukciji i pouzdanoj elektronici, JRC01 je idealno rješenje za integraciju u industrijske plastifikacijske linije gdje je potrebna stabilna i precizna kontrola oscilacijskog gibanja.

Precizna kontrola kretanja

Upravljačka jedinica omogućuje kontrolu horizontalne i vertikalne osi, kao i precizno podešavanje brzine gibanja. Time se osigurava optimalno preklapanje slojeva boje i ujednačena završna obrada na cijeloj površini obratka.

Programabilnost i fleksibilnost

JRC01 omogućuje pohranu do 15 programa, pri čemu svaki program definira hod i brzinu reciprocatora. Funkcija rallenty omogućuje usporavanje gibanja u kritičnim zonama, čime se dodatno poboljšava kvaliteta nanošenja boje.

Industrijska pouzdanost

Uređaj je projektiran za rad u zahtjevnim industrijskim uvjetima. Visok stupanj zaštite i širok raspon radnih napona omogućuju sigurnu i stabilnu primjenu u različitim konfiguracijama automatiziranih linija za plastifikaciju.

Tehničke karakteristike

• Upravljačka jedinica za reciprocator / oscilator
• Kontrola horizontalne osi
• Kontrola vertikalne osi
• Kontrola brzine gibanja
• 15 memoriranih programa (hod i brzina)
• Funkcija rallenty (usporavanje)
• Radni napon: 90 – 260 V
• Frekvencija: 47 – 63 Hz
• Potrošnja snage: 100 W
• Stupanj zaštite: IP54
• Temperaturna klasa: T6 (86 °C)
• Radna temperatura: 0 – 40 °C

Područja primjene

• Automatske linije za praškasto lakiranje
• Reciprocatori i oscilatori pištolja
• Industrijski sustavi plastifikacije
• Visokoserijska proizvodnja

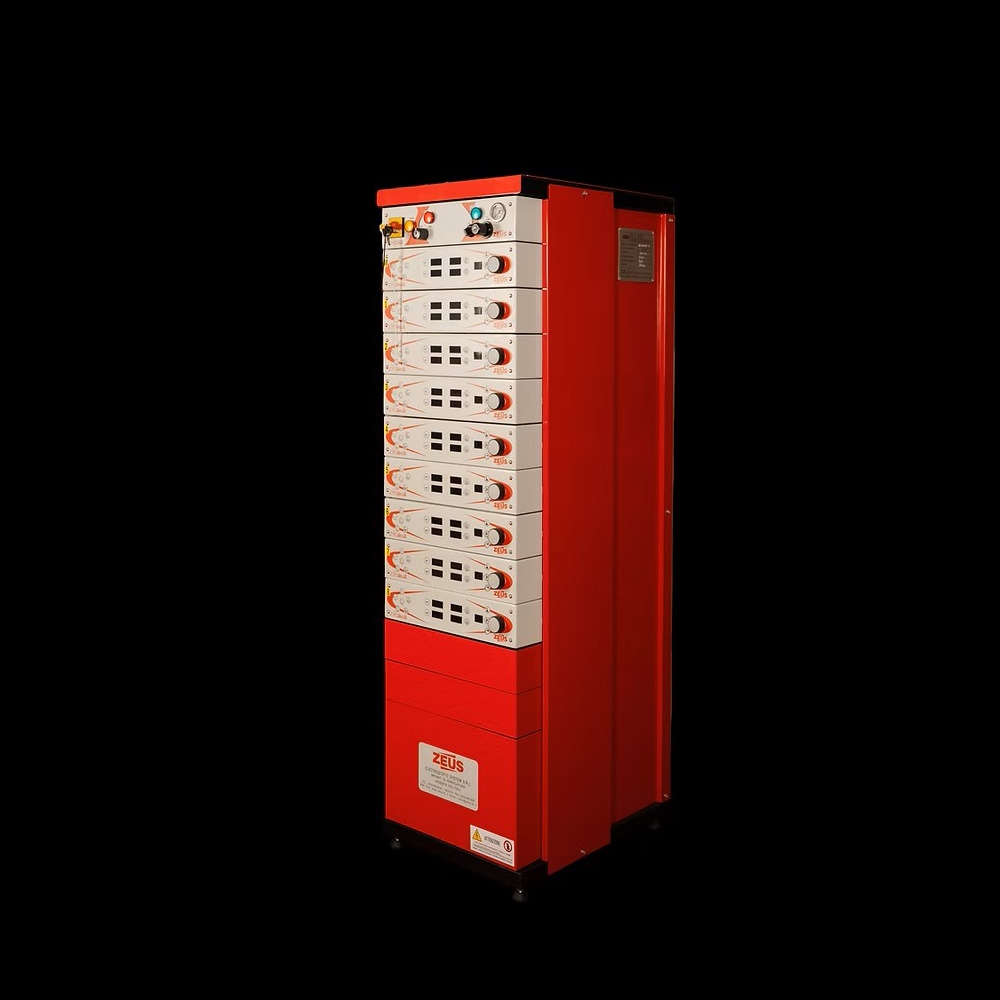

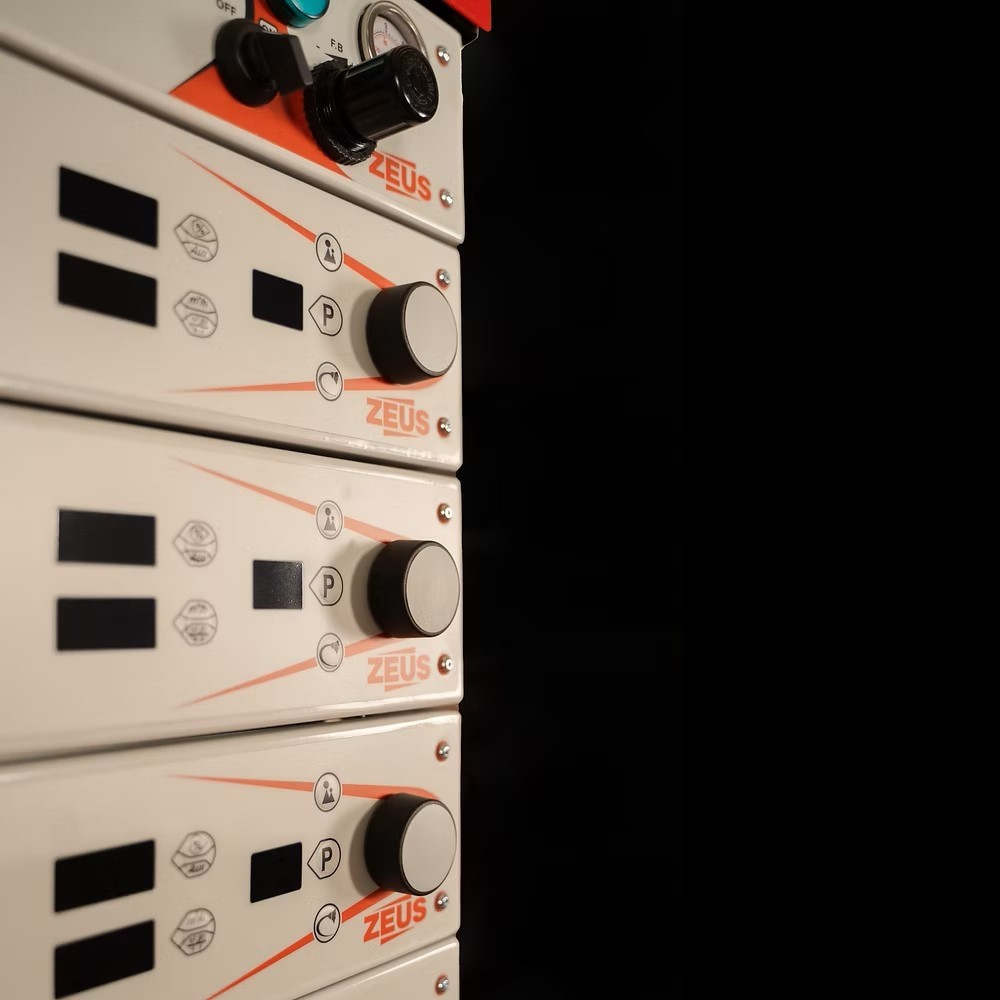

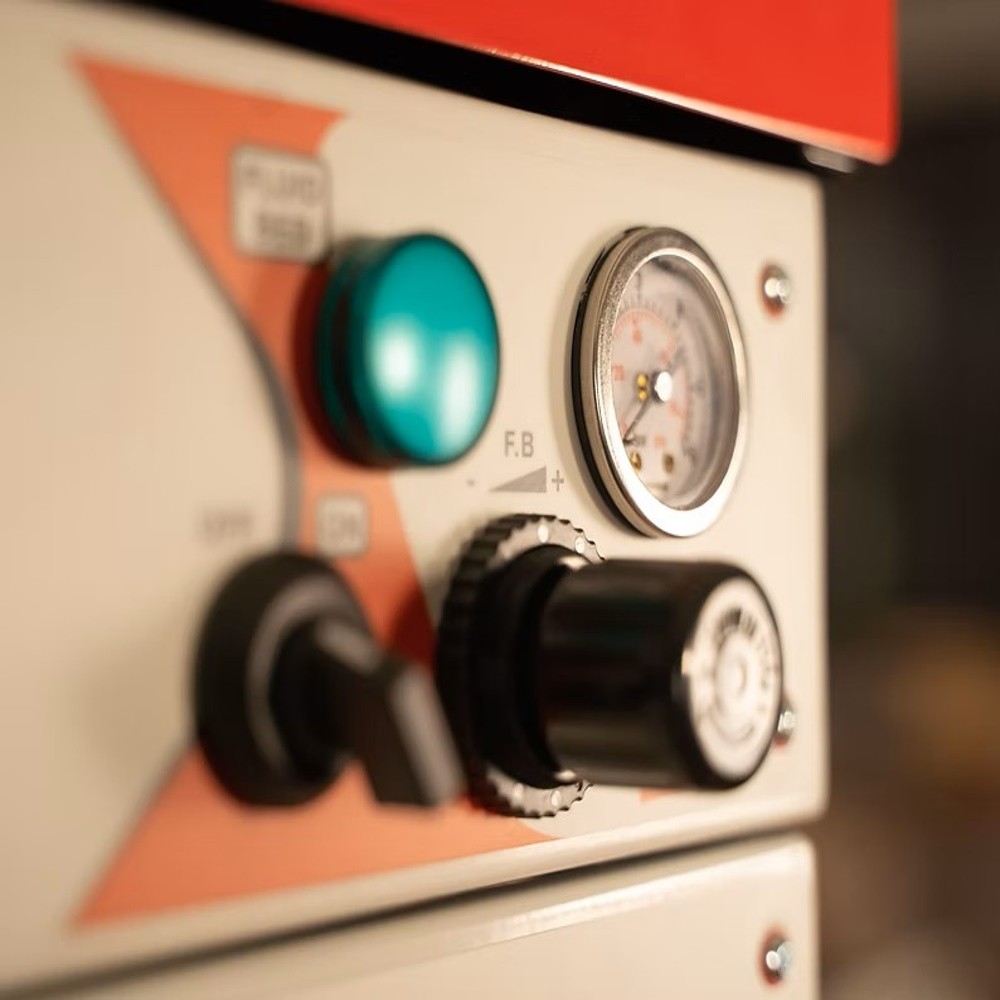

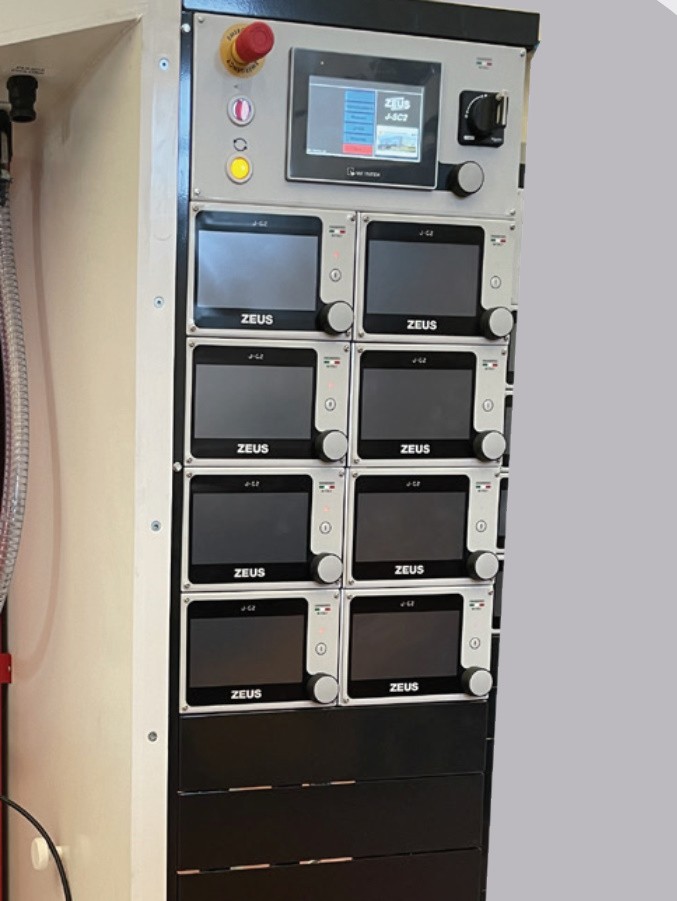

Upravljački ormar za sustave praškastog lakiranja

Armadio Rack je industrijski upravljački ormar namijenjen centraliziranom smještaju i napajanju upravljačkih modula za automatske pištolje, reciprocatora i sustave očitanja u linijama za praškasto lakiranje. Omogućuje urednu, sigurnu i preglednu integraciju svih upravljačkih jedinica unutar jednog zatvorenog sustava.

Ormar je projektiran za rad u zahtjevnim industrijskim uvjetima te predstavlja ključnu komponentu automatiziranih sustava plastifikacije, posebno kada je integriran unutar powder center rješenja.

Centralizirano upravljanje i sigurnost procesa

Armadio Rack omogućuje smještaj do 10 upravljačkih jedinica za automatske pištolje, reciprocatora i sustave očitanja. Centralna distribucija električne energije i komprimiranog zraka pojednostavljuje instalaciju i povećava pouzdanost rada cijelog sustava.

U automatskom načinu rada, sustav osigurava da se pri svakom prekidu transportera automatski zaustavi dovod praha i visoki napon, čime se sprječavaju greške u nanošenju i nepotrebni gubici materijala.

Integracija u powder center i automatizirane linije

Ormar je potpuno prilagođen integraciji u powder center sustave te omogućuje kontrolu fluidizacijskog ležaja, konsenzusa raspršivanja i radnih modova (ručni / automatski). Time se postiže visoka razina kontrole i ponovljivosti procesa.

Robusna industrijska izvedba

Zahvaljujući metalnoj konstrukciji, protupožarnim električnim kabelima i automatskom unutarnjem filtru zraka, Armadio Rack je namijenjen dugotrajnom radu u industrijskim uvjetima s minimalnim održavanjem.

Tehničke karakteristike

• Upravljački ormar za automatske pištolje, reciprocatora i sustave očitanja
• Kapacitet: do 10 upravljačkih jedinica
• Predviđeno za smještaj do 8 jedinica upravljanja
• Centralno napajanje svih upravljačkih modula
• Distribucija komprimiranog zraka prema modulima
• Kontrola dozvole raspršivanja
• Kontrola fluidizacijskog ležaja
• Automatski i ručni način rada
• Automatsko zaustavljanje praha i napona pri prekidu transportera
• Automatski unutarnji filter zraka
• Protupožarni električni kablovi

Dimenzije i napajanje

• Visina: 1445 mm
• Širina: 550 mm
• Dubina: 600 mm
• Napajanje: 220 V / 50 Hz
• Stupanj zaštite električnih dijelova: IP54

Područja primjene

• Automatske linije za praškasto lakiranje
• Powder center sustavi
• Industrijska plastifikacija
• Upravljanje više pištolja i reciprocatora
